DC-18g 55W электр йөкләү коааксиаль туктату
| Лидер-мв | DC-18gs 500w электр коасиаль туктату |
DC-18ghz 500W электр йөкләнү / туктату - микродулкынлы һәм RF кушымталары өчен эшләнгән югары җитештерүчән компонент, зарарсыз энергия белән эш итү мөмкинлекләре таләп итә. 18Грга кадәр сузылган оператив ешлык диапазоны белән, бу йөк ДК эчендә 18-нче Спекрумда куллану өчен оптимальләшеп, аны куллану өчен файдалана, аны киң телекоммуникацияләр, радар һәм электрон сугыш кушымталары өчен яраклы.
Дистивланган, югары уртача көч дәрәҗәсенә каршы тору өчен инженер Аның дизайны җылылыкны эффектив тоту, җылылык рулышын булдырмас өчен һәм озак вакытлы тотрыклылыкны һәм эшне тарату өчен алдынгы материаллар һәм төзелеш техникасын үз эченә ала. Йөкнең компакт формасы факторы премиядә булган җиһаз стеналарына яки системага җиңел интеграцияне җиңеләйтә.
Бу бетерү җайланмасы сизгер компонентларны саклауда мөһим роль уйный һәм система күрсәткечләрен киметә яки зыян китерә торган сигнал чагылышы. Анда төгәл булмаган импеданс матчы үзенчәлекләренә ия, гомуми система эффективлыгын көчәйтү, кирәкмәгән комачаулауны киметү.
Йомгаклап әйткәндә, DC-18ghz 500W электр йөкләү / туктату күп, сигнал проблемаларын саклау һәм җылылык проблемаларын идарә иткән гаризалар өчен койрыклы кушымталар өчен тупланган. Аның киң ягы мөмкинлеге, гадәттән тыш көч белән эш итү һәм эффектив җылылык тарату белән берләштерелгән, аны бик кыйммәтле һәм югары җитештерүчән микродулкынлы системалар проектлый торган инженерлар өчен бәяләп бетергесез байлык.
| Лидер-мв | Спецификация |
| Пункт | Спецификация | |
| Ешлык диапазоны | DC ~ 18ghz | |
| Импеданс (номиналь) | 50ω | |
| Энергия рейтингы | 500watt @ 25 ℃ | |
| Vswr (макс) | 1.2--1.45 | |
| Тоташтыручы төре | N- (j) | |
| үлчәм | 120 * 549 * 110 мм | |
| Температура диапазоны | -55 ~ 125 ℃ | |
| Авырлык | 1 кг | |
| Төс | Кара | |
Исемнәр:
Энергия рейтингы - йөкләү өчен 1,20: 1 дән яхшырак йөк өчен
| Лидер-мв | Экологик спецификацияләр |
| Оператив температура | -30ºc ~ + 60ºС |
| Саклау температурасы | -50ºC ~ + 85ºc |
| Тибрәнү | 25 гросс (15 градус 2хз) чыдамлык, күчәргә 1 сәгать |
| Дым | 35ºCда 100% да, 95% rh |
| Шок | 20М 11мче ярты сина дулкыны өчен 3 Аксаклар икесе дә |
| Лидер-мв | Механик спецификацияләр |
| Торак | Алюминий кара |
| Тоташтыргыч | Тернара Аллой адболанган бакыр |
| Рохлар | туры килә |
| Ир-ат контакт | Алтын капланган бакыр |
| Лидер-мв | Vswr |
| Ешлык | Vswr |
| DC-4GZZ | 1.2 |
| DC-8ghz | 1.25 |
| DC-12.4 | 1.35 |
| DC-18ghz | 1.45 |

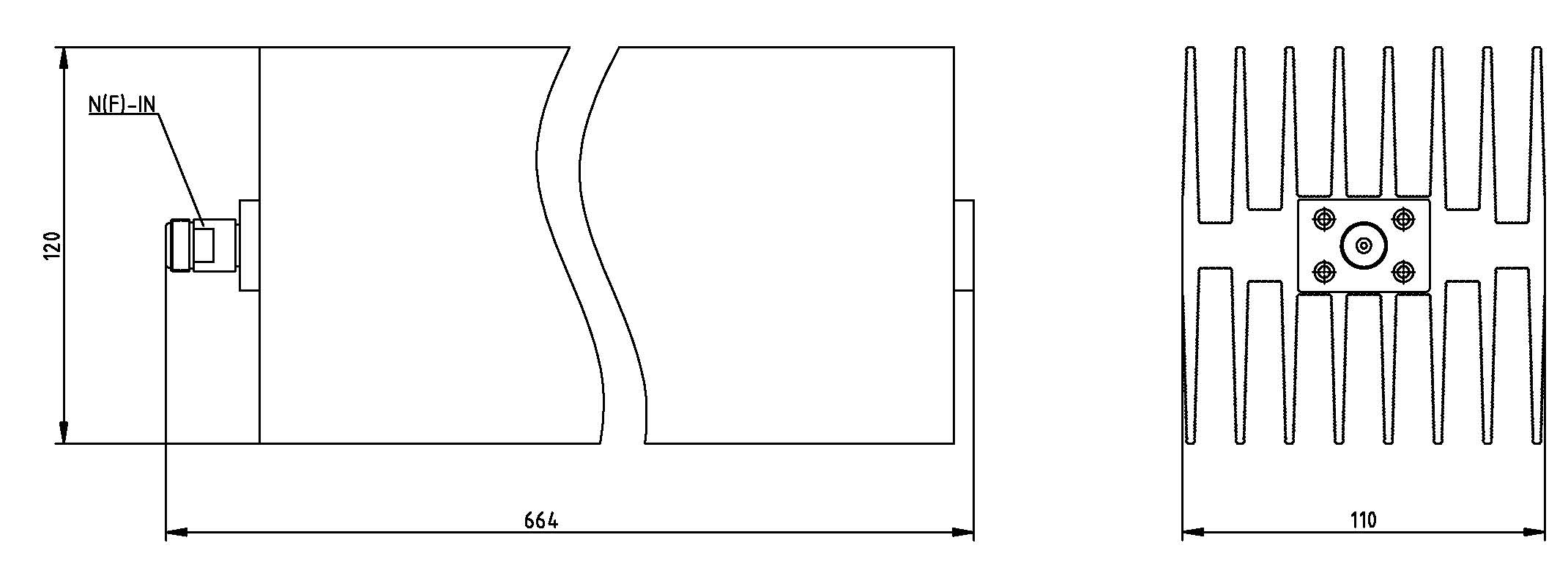

Рәсем сызыгы:
Барлык үлчәмнәр мм
Толеранслау ± 0,5 (0.02)
Монтаж тишекләренең толериясе ± 0.2 (0,008)
Барлык тоташтыручылар: NM
| Лидер-мв | Тест мәгълүматлары DC-10G 40db |
